Здравствуйте Друзья!
Сегодня мы хотим рассказать о видах греющего кабеля для домашнего водопровода.
Какой кабель лучше выбрать, в трубу или наружное исполнение. Варианты применения и самое главное, как собрать готовый кабель своими руками!

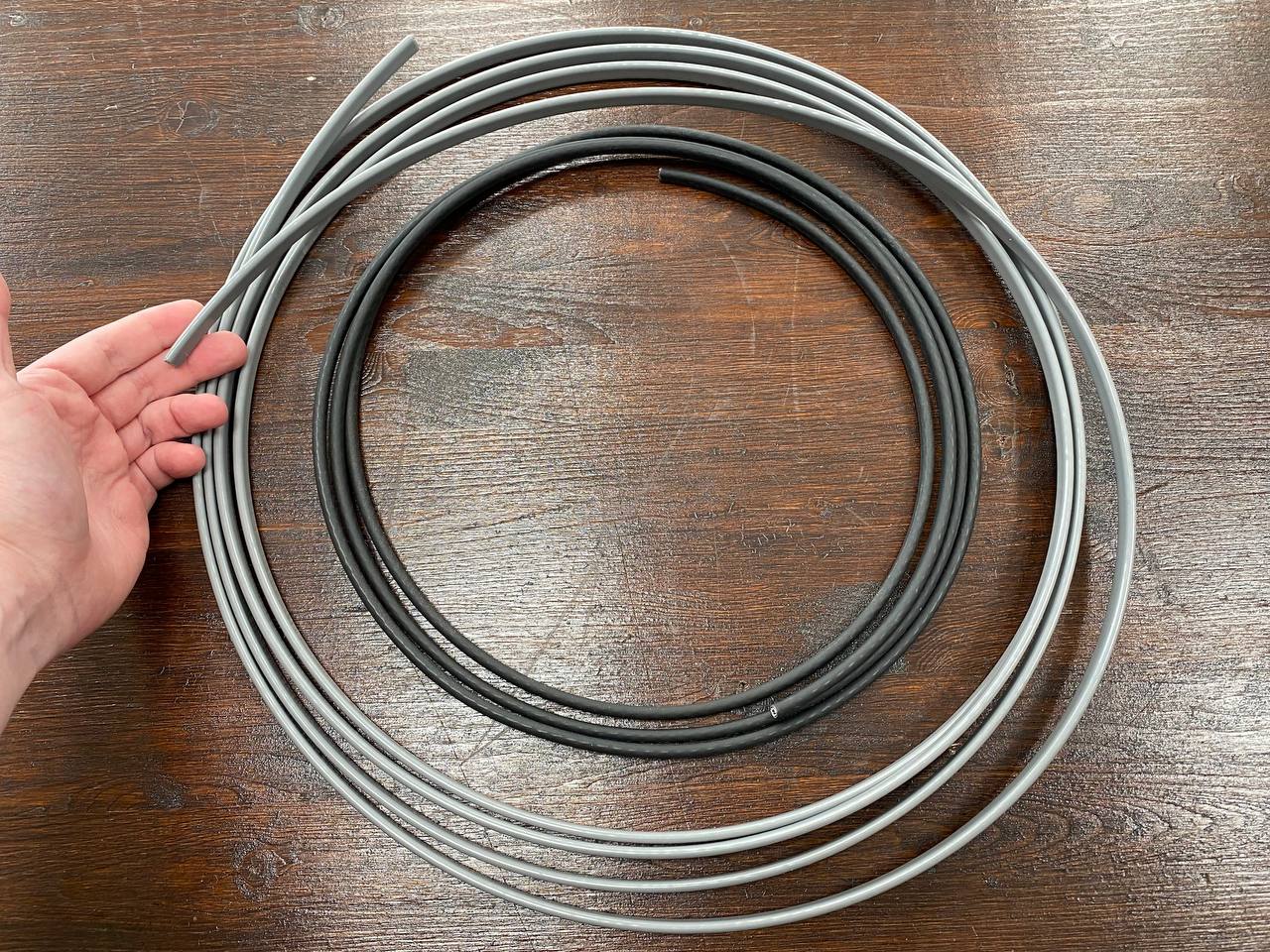

Имеем: два саморегулирующихся кабеля серого и черного цвета. Серый плоский мощностью 30Вт/м. Черный более округлый 16Вт/м. (цвет кабеля необязательно может совпадать с назначением)
На этом этапе поясняем. Плоский кабель серого цвета используется для наружного применения в утеплениях трубопровода, за счет большей поверхности прилегания. Цвет и толщина могут отличаться в зависимости от назначения и среды где будет использоваться нагревательный элемент. В нашем случае он серый.
Второй экземпляр черного цвета имеет более овальную форму и гораздо компактнее своего оппонента. Более тонкие саморегулирующиеся нагревательные кабеля используются для установки внутри трубы. Имеют пищевую оболочку и обязательно заземляющую оплетку. Плоские кабеля так же могут иметь заземление, но в нашем случае оно не требуется, так как кабель будет находиться в сухой среде. Такой нагреватель дешевле в цене, но это никак не влияет на его тепловые свойства.
Приступим к зачистке греющих элементов. Нам понадобится обычный канцелярский нож, желательно острый.
Снимаем с обоих кабелей внешний изолирующий слой. Делайте это очень аккуратно =)

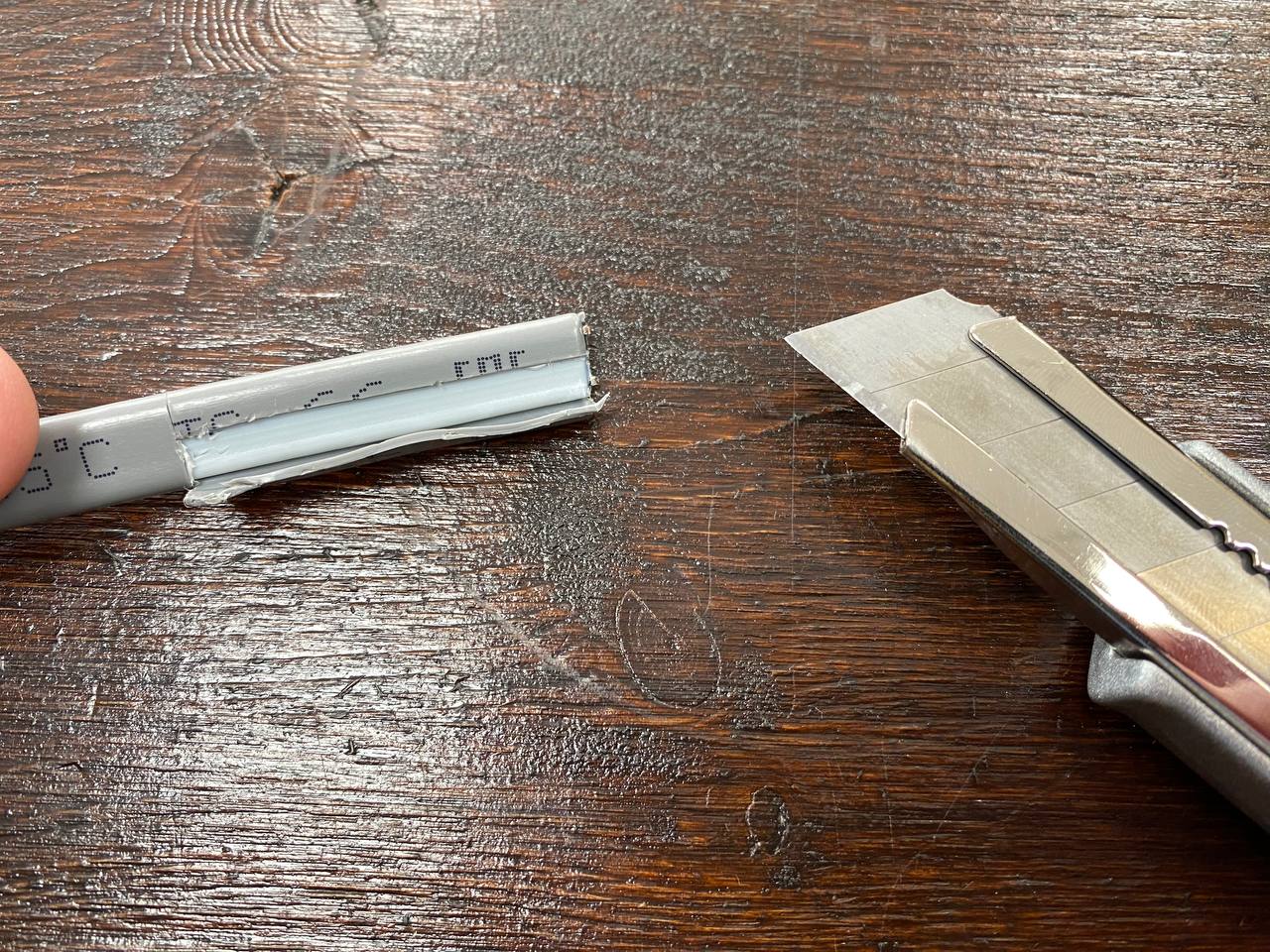

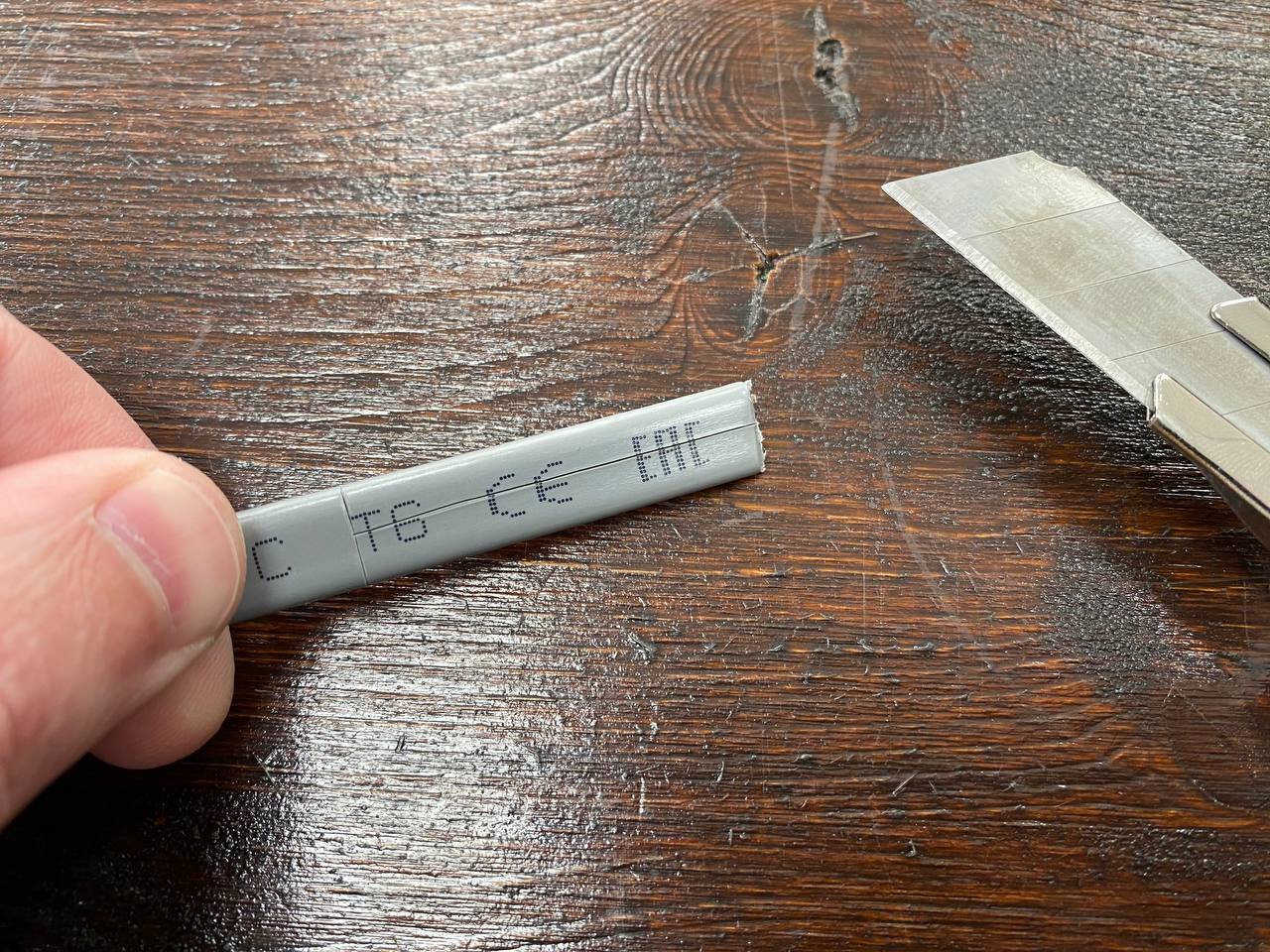

1. Прорежем кабель по контуру, а потом сделайте не глубойки разрез от контура к концу кабеля как на фото ниже.

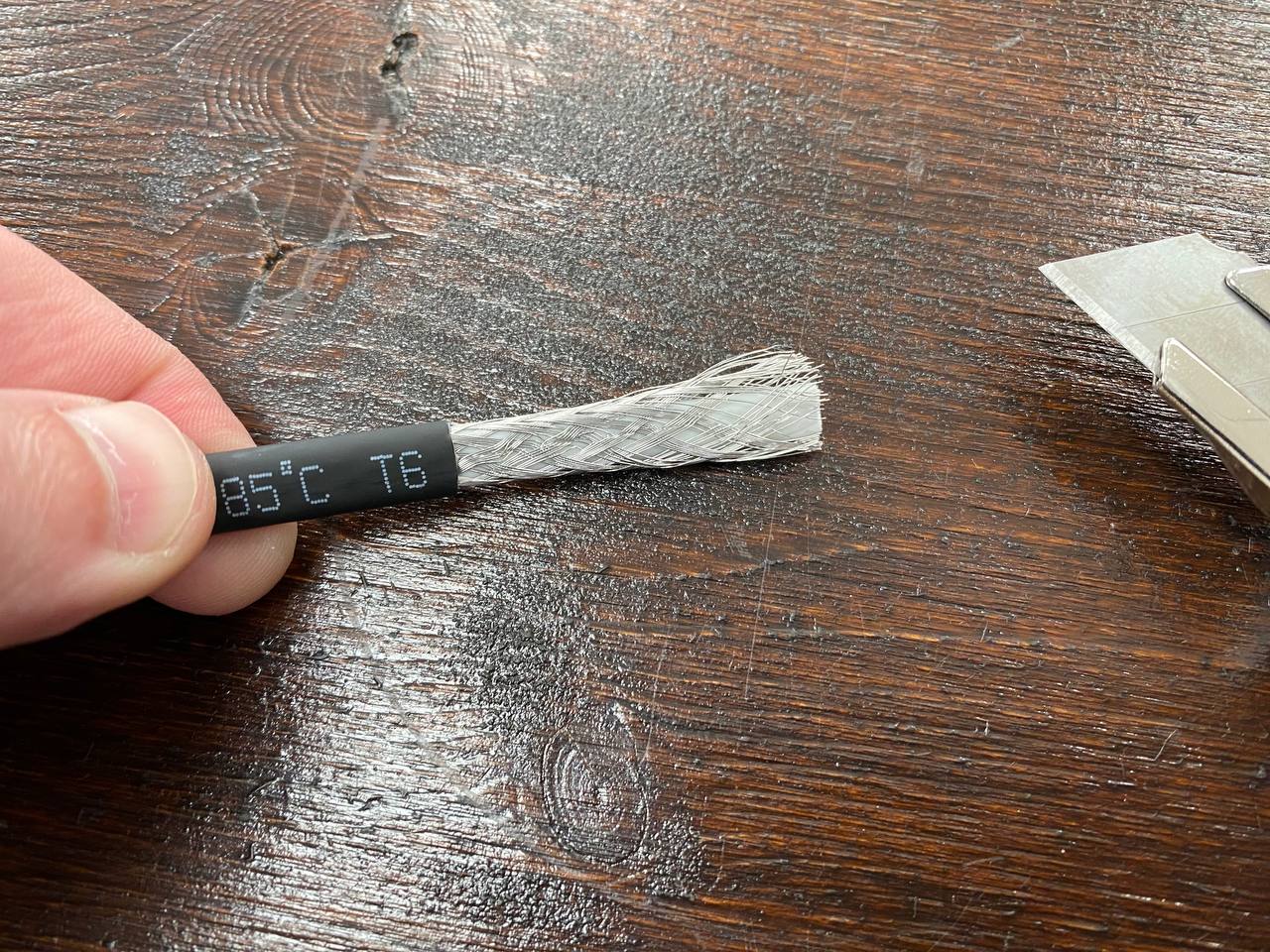

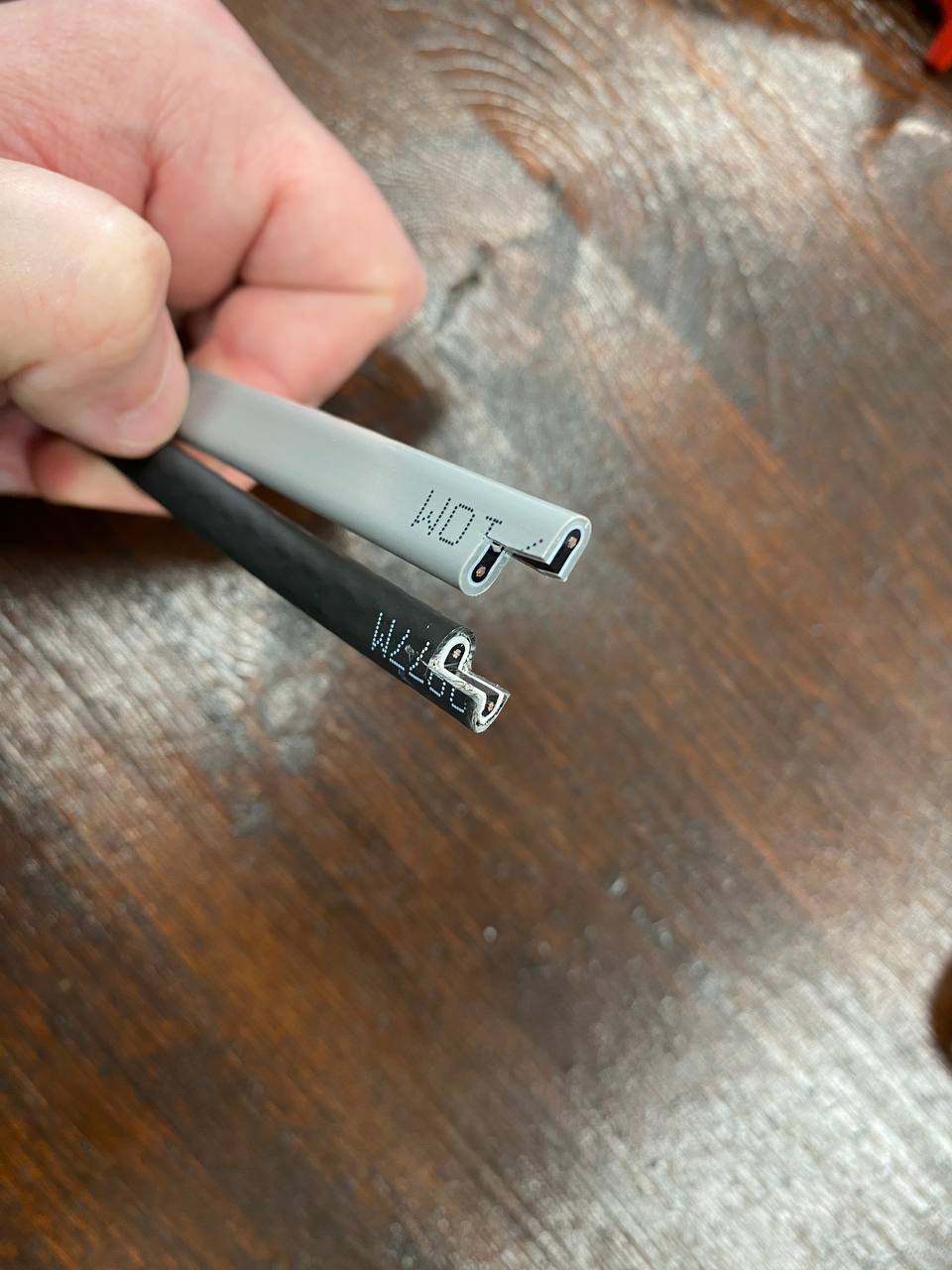

- Зацепим острым краем ножа надрез внешней оболочки и снимем его. Мы должны увидеть следующее:
а) кабель серый для наружного применения
б) кабель черный для внутренней установки.
Начало положено! Дальше отступать уже некуда =)

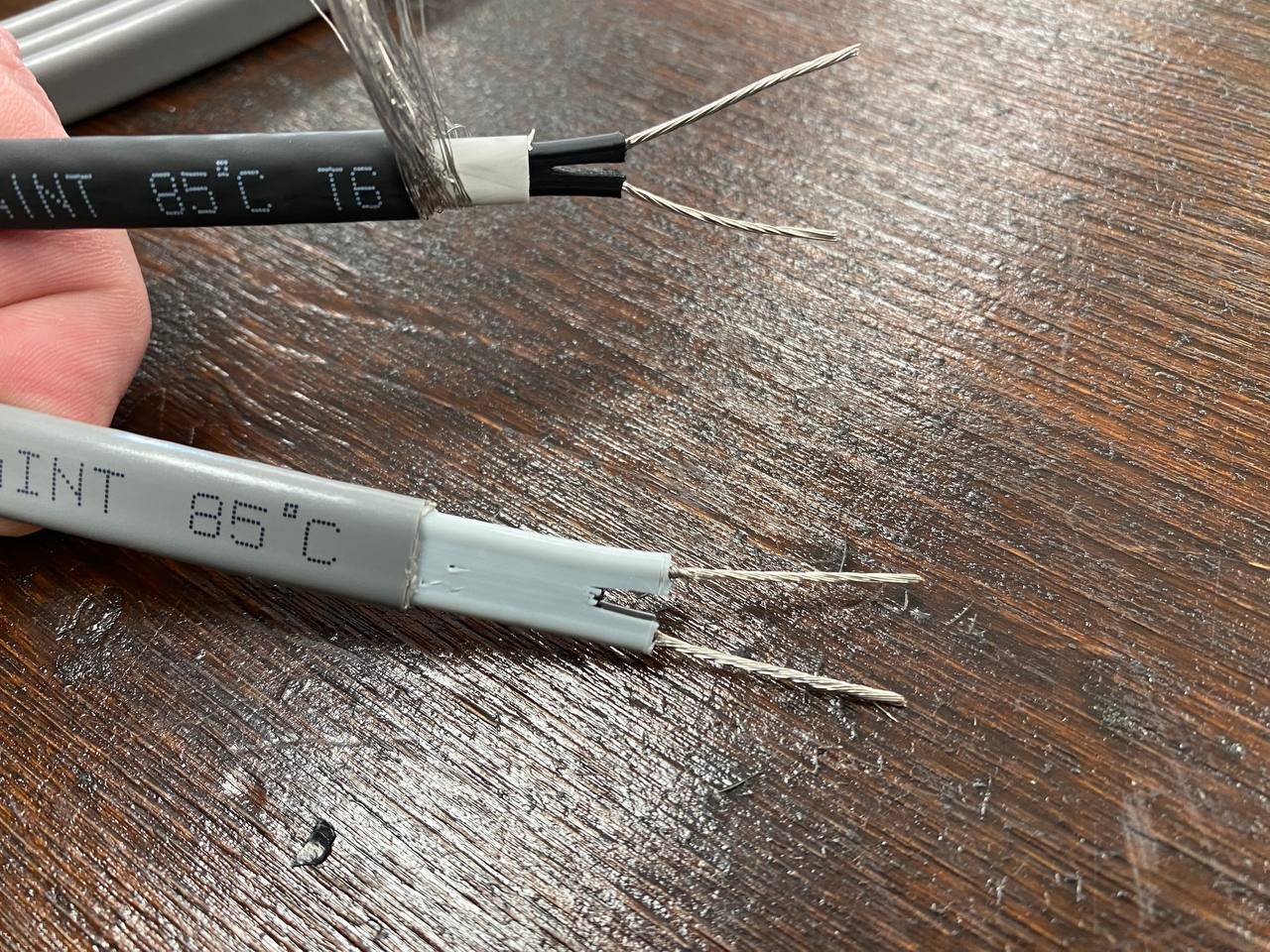

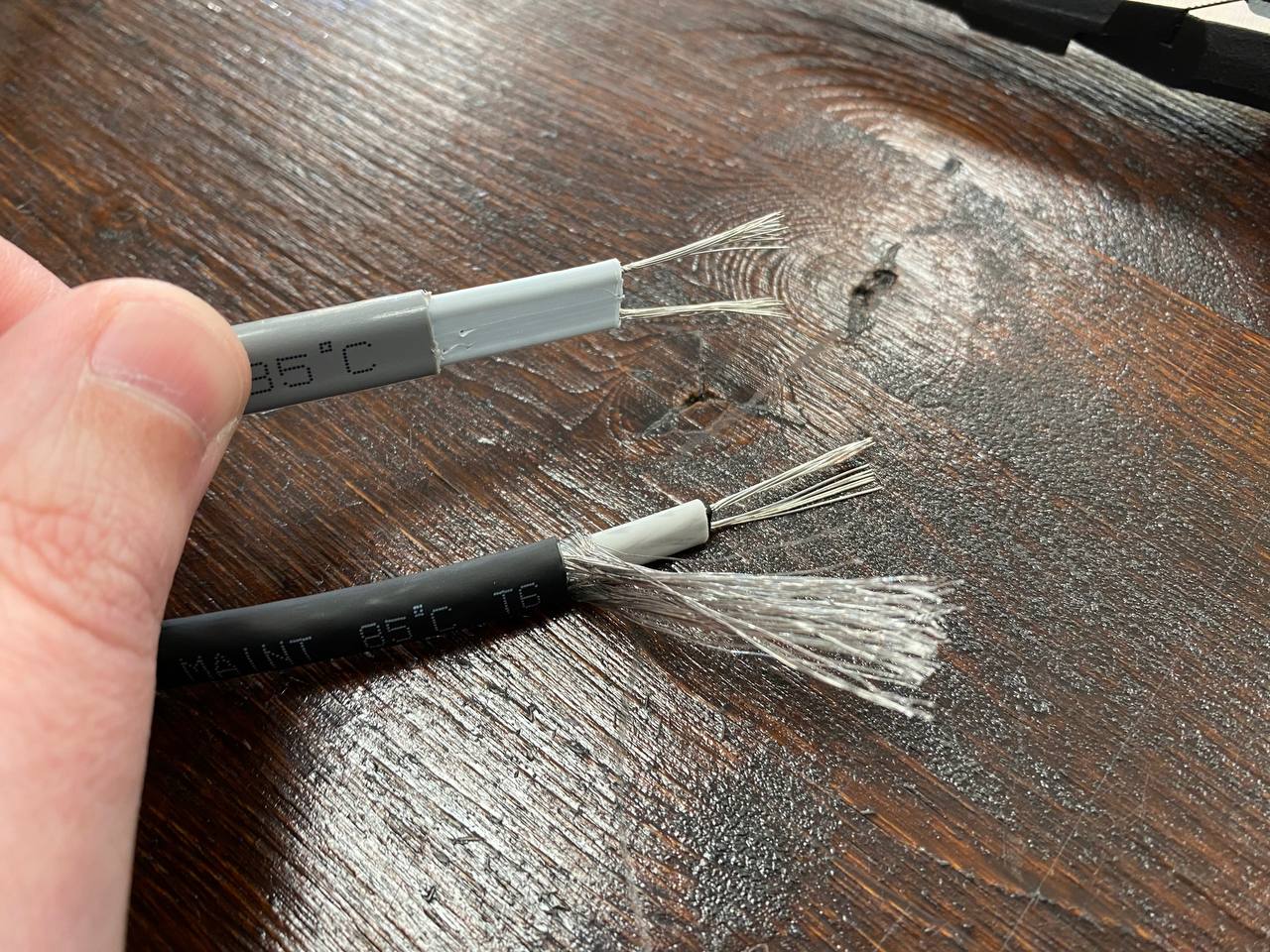

- Теперь мы должны зачистить токоведущие жилы от оплетки и нагревательной матрицы. Если произойдет повреждение провода, просто укоротите его и начните все с начала. Токоведущей жилы нам достаточно 5мм. Делаем небольшой запас на всякий случай.
- Делаем небольшие прорези в защитной слое и нагревательной матрице стараясь не повредить электрические жилы. Таким образом мы разделяем кабель между собой.

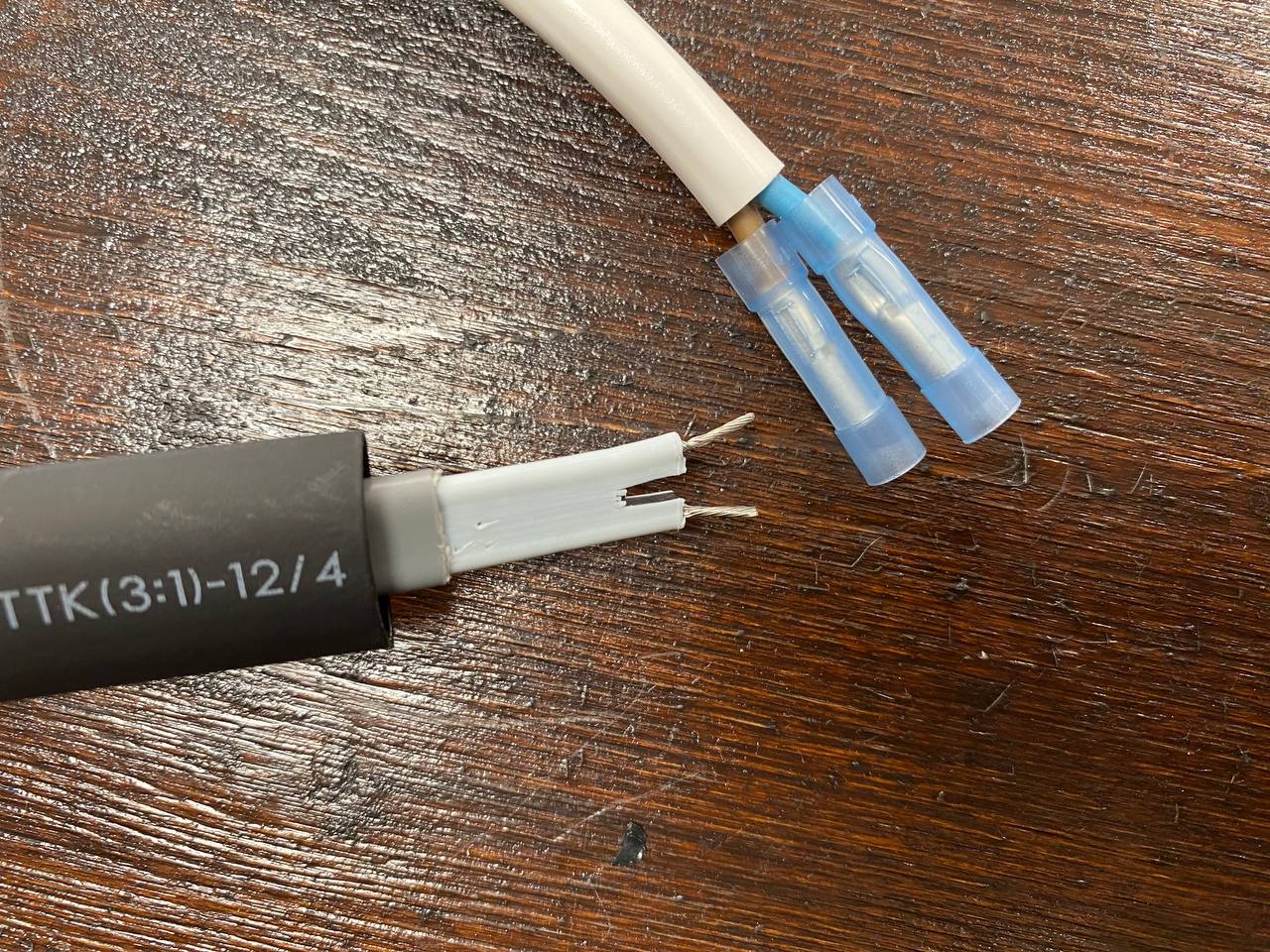

- Укоротим жилы до нужной длинны под зажимную гильзу. Мы используем гильзы ГСИ(н) 2,5 изолированные в нейлоновом корпусе. Заранее наденем термоусадочную муфту, что бы не забыть =) муфты используем ТТК (3:1)-12/4 (с клеевым слоем, это обязательно!)

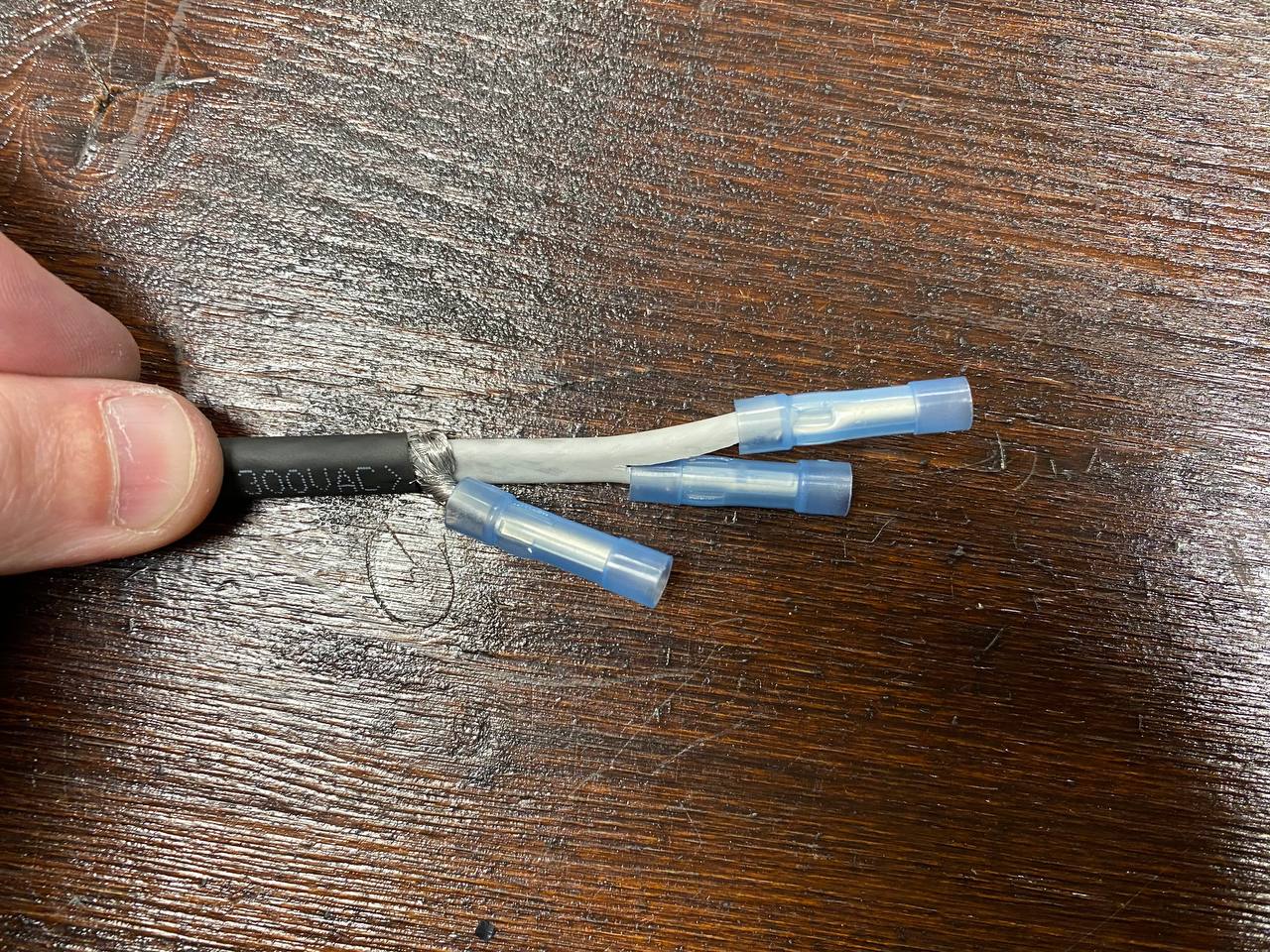

- С кабелем для установки внутри трубы повторяем то же самое. Хотим заметить, что черный кабель гораздо тоньше по этому мы пойдем на хитрость и каждую из жил сделаем разной длинны. Таким образом место соединения силового провода питания и греющего кабеля будет гораздо компактнее.

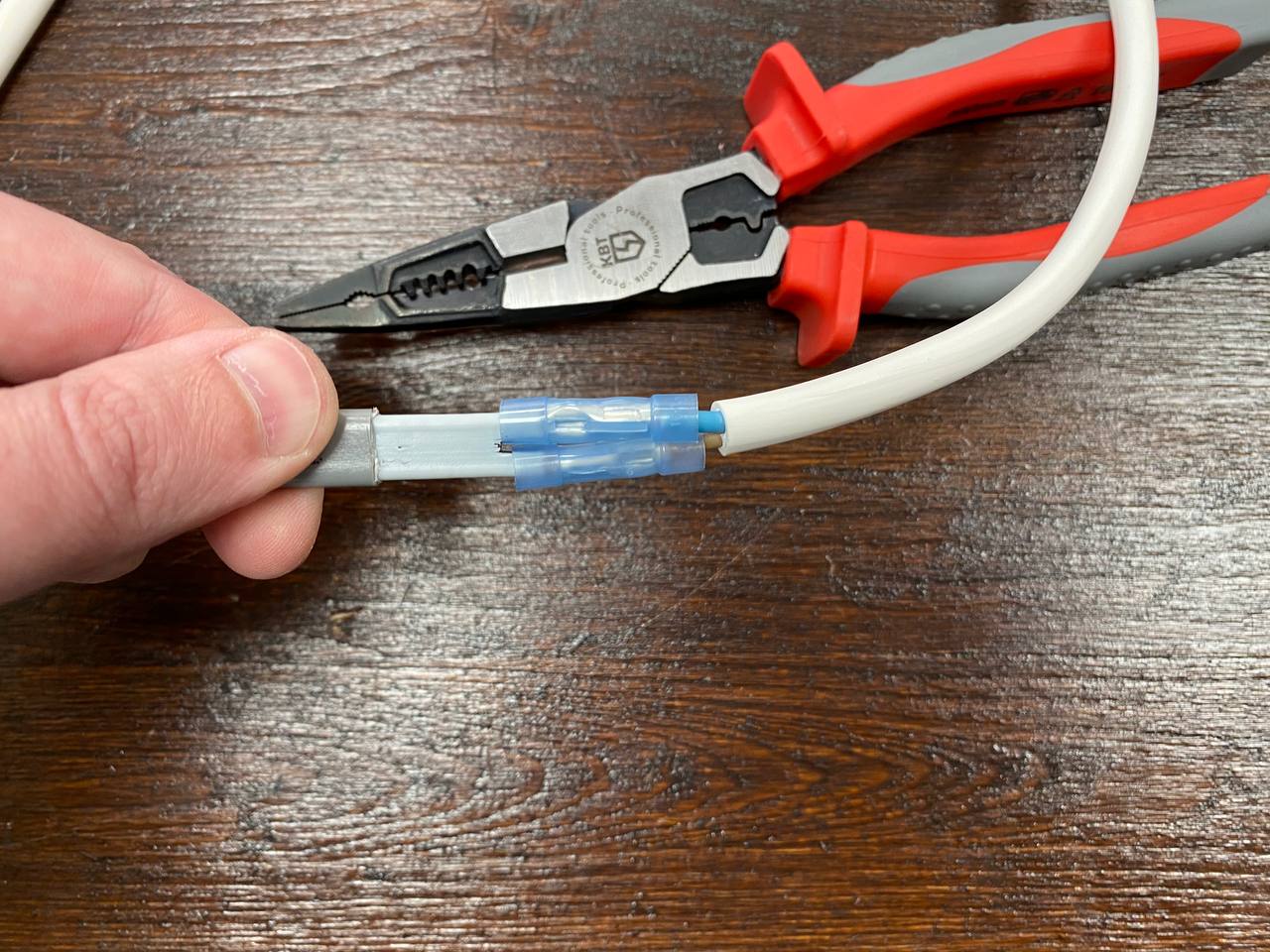

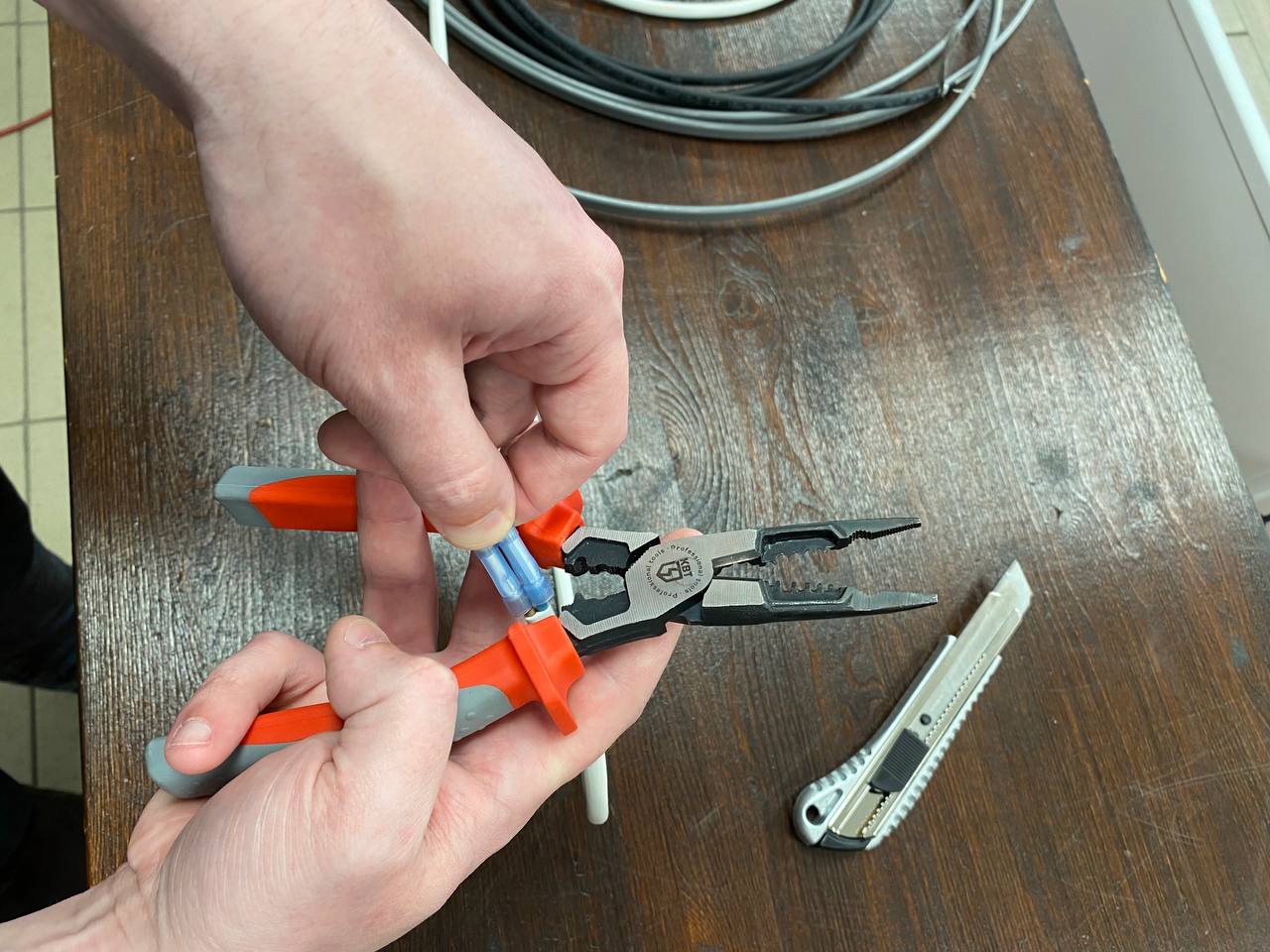

- Обжимаем все соединения инструментом. Подойдут пассатижи или бокорезы. После обжатия удостоверьтесь что кабель надежно и плотно закреплен.

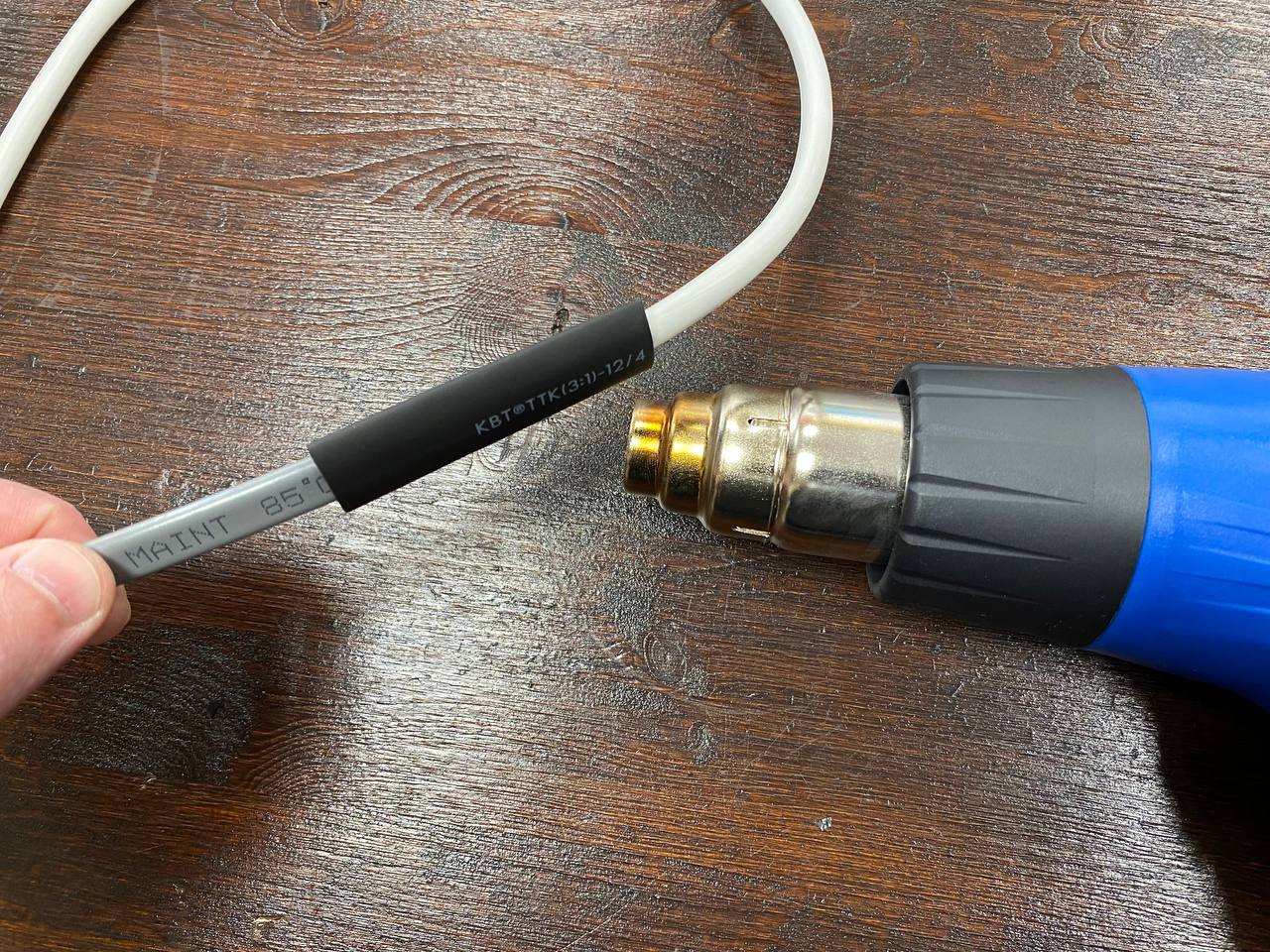

- Приступим к изолированию термоусадкой нашего соединения. И тут сразу скажем. Зажигалкой этого не сделать… Необходимо использовать фен либо газовую горелку. Термоусадочные муфты имеют клеевой состав. Прогреваем соединение от центра к краю, что бы равномерно распределить клей и не допустить воздушных пузырей.

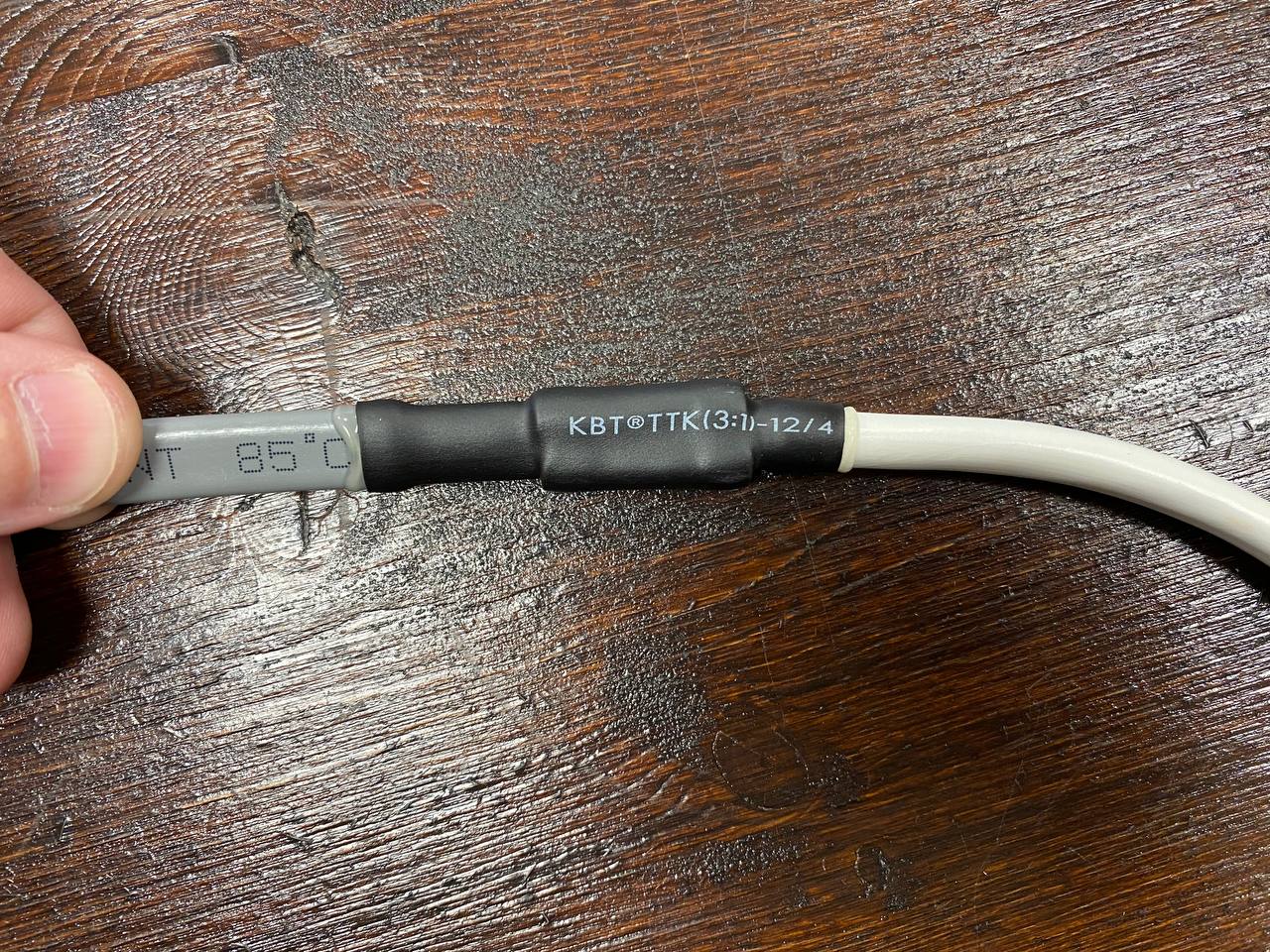

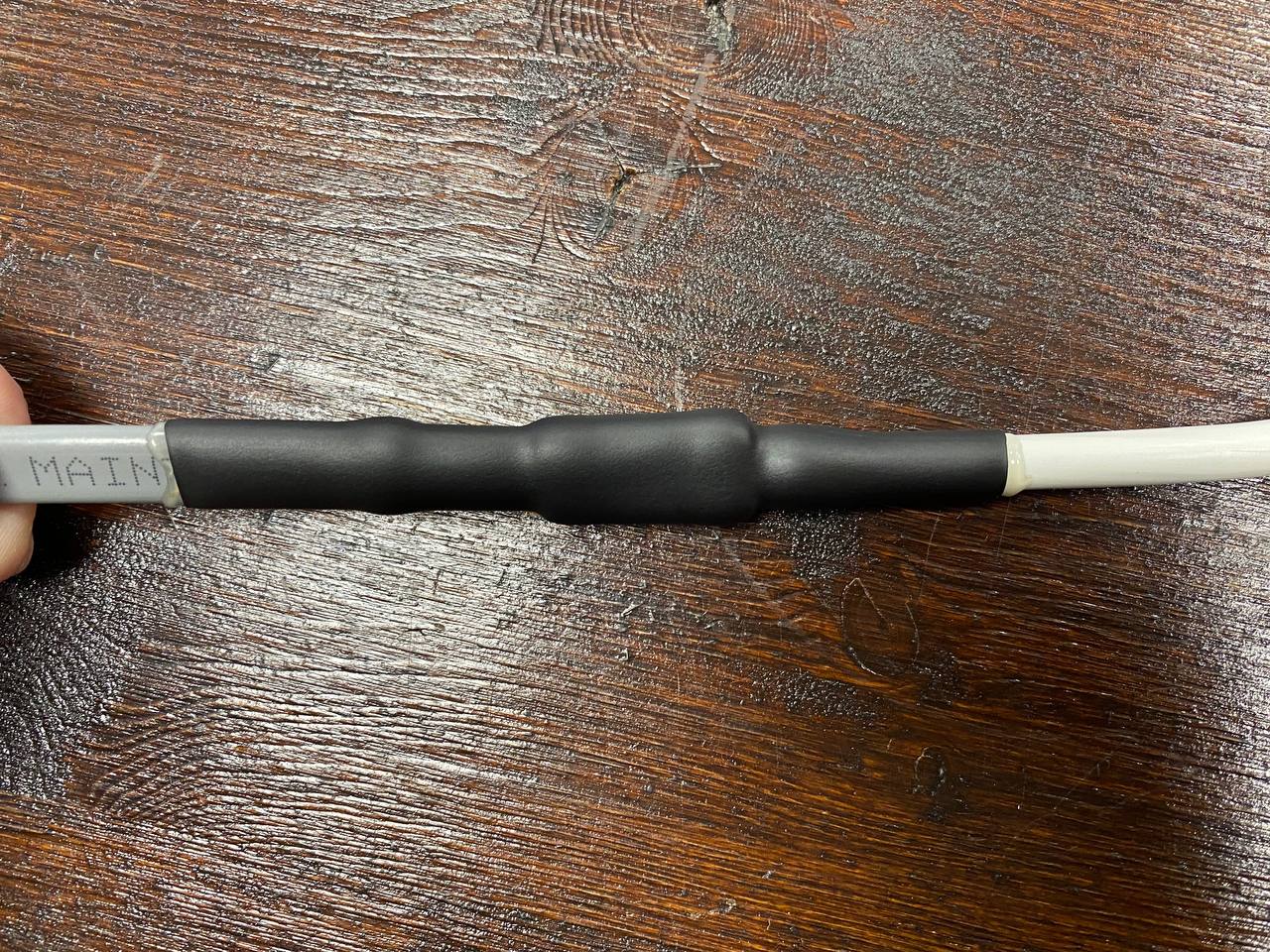

- После того как термоусадка обволокла кабель и приняла контур нашего соединения. Дадим ей 10 минут на остывание. Результат будет такой:
- В некоторых случаях когда мы будем использовать греющий кабель на подвижной трубе. Усилим наше место соединения дополнительной муфтой.

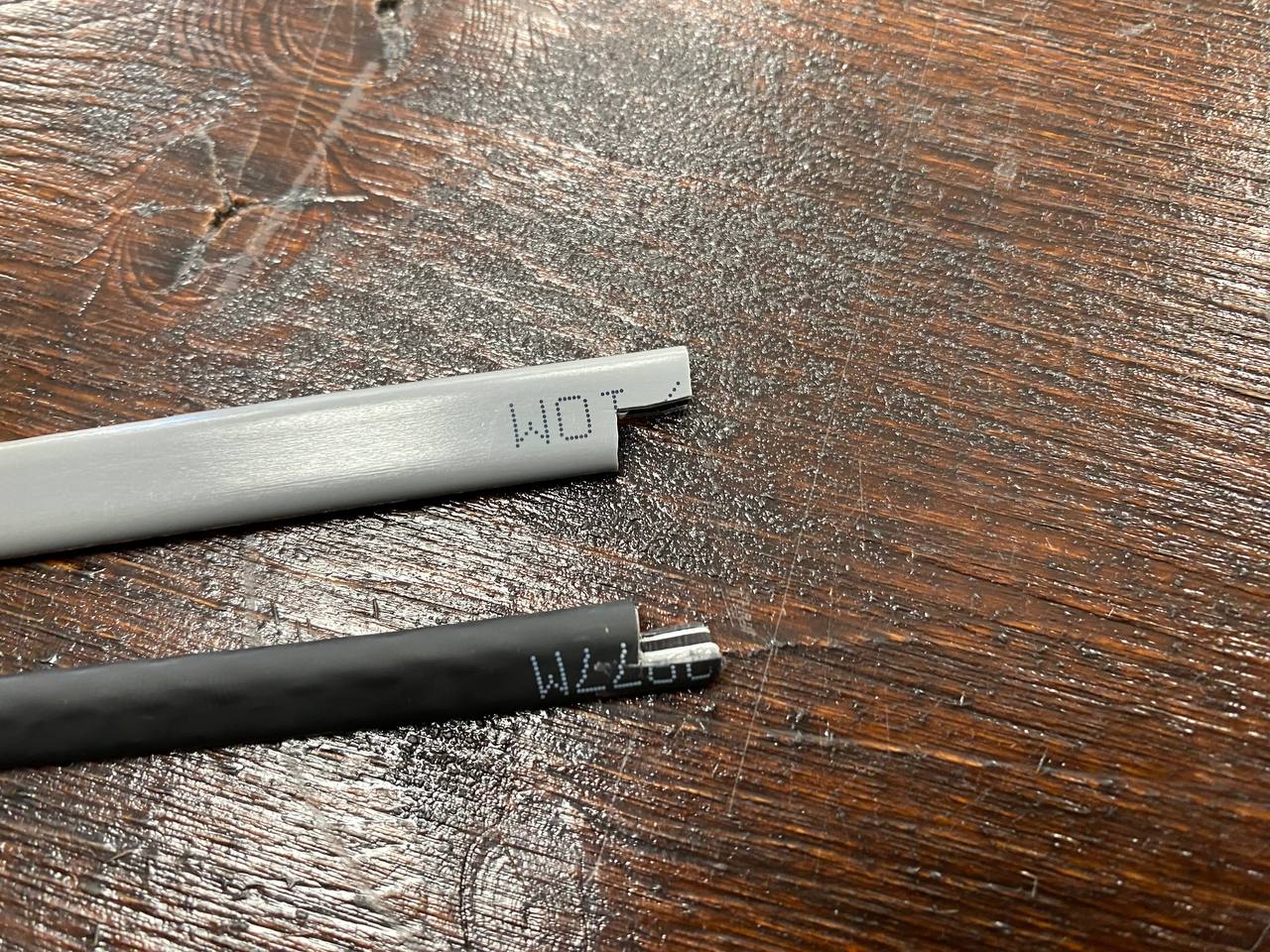

- Приступим к подготовке концевого «соединения» греющего кабеля. !!! ВАЖНО !!! кабель не должен быть замкнут. Разведем по отдельности обе токоведущие жилы.

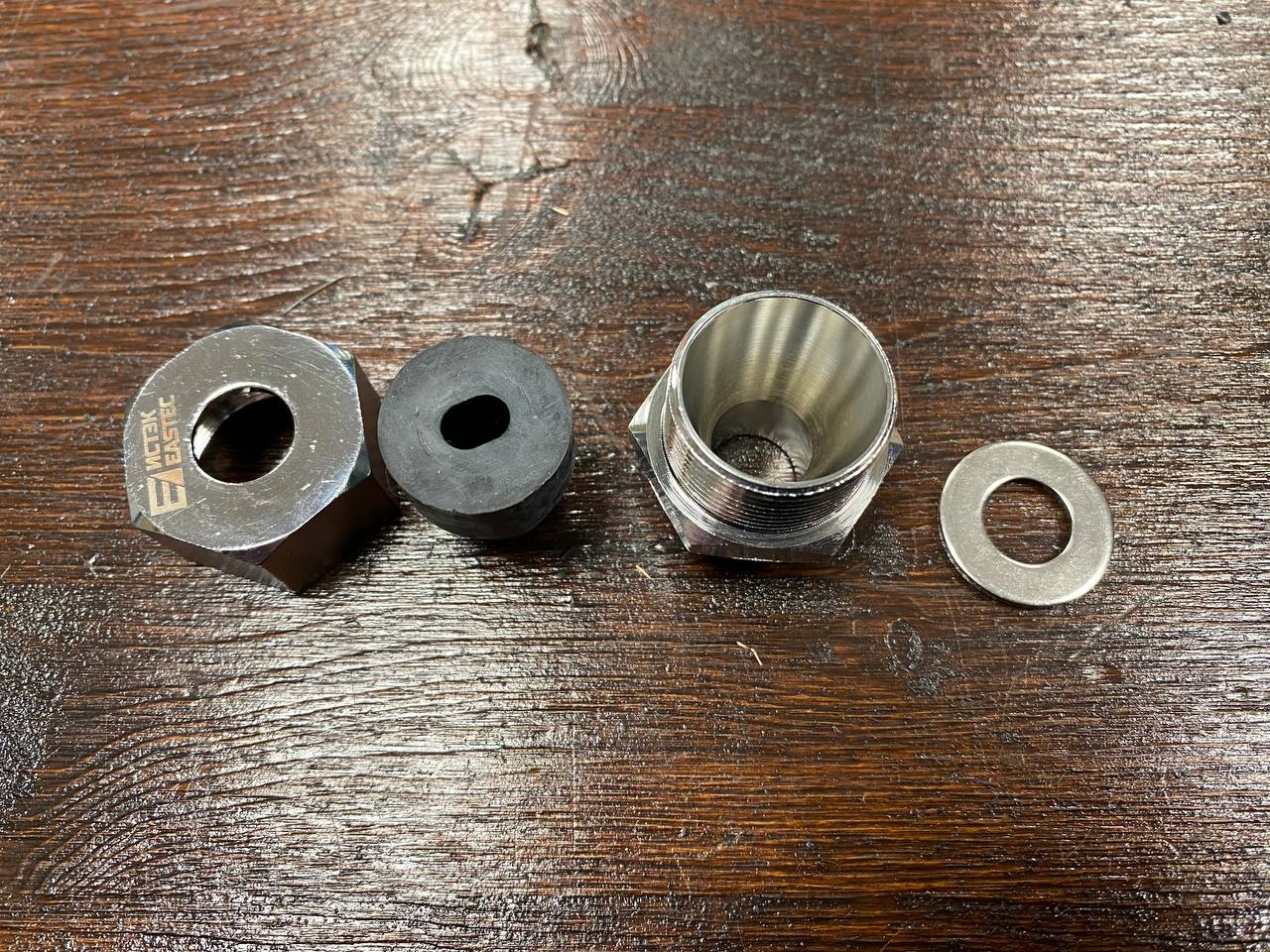

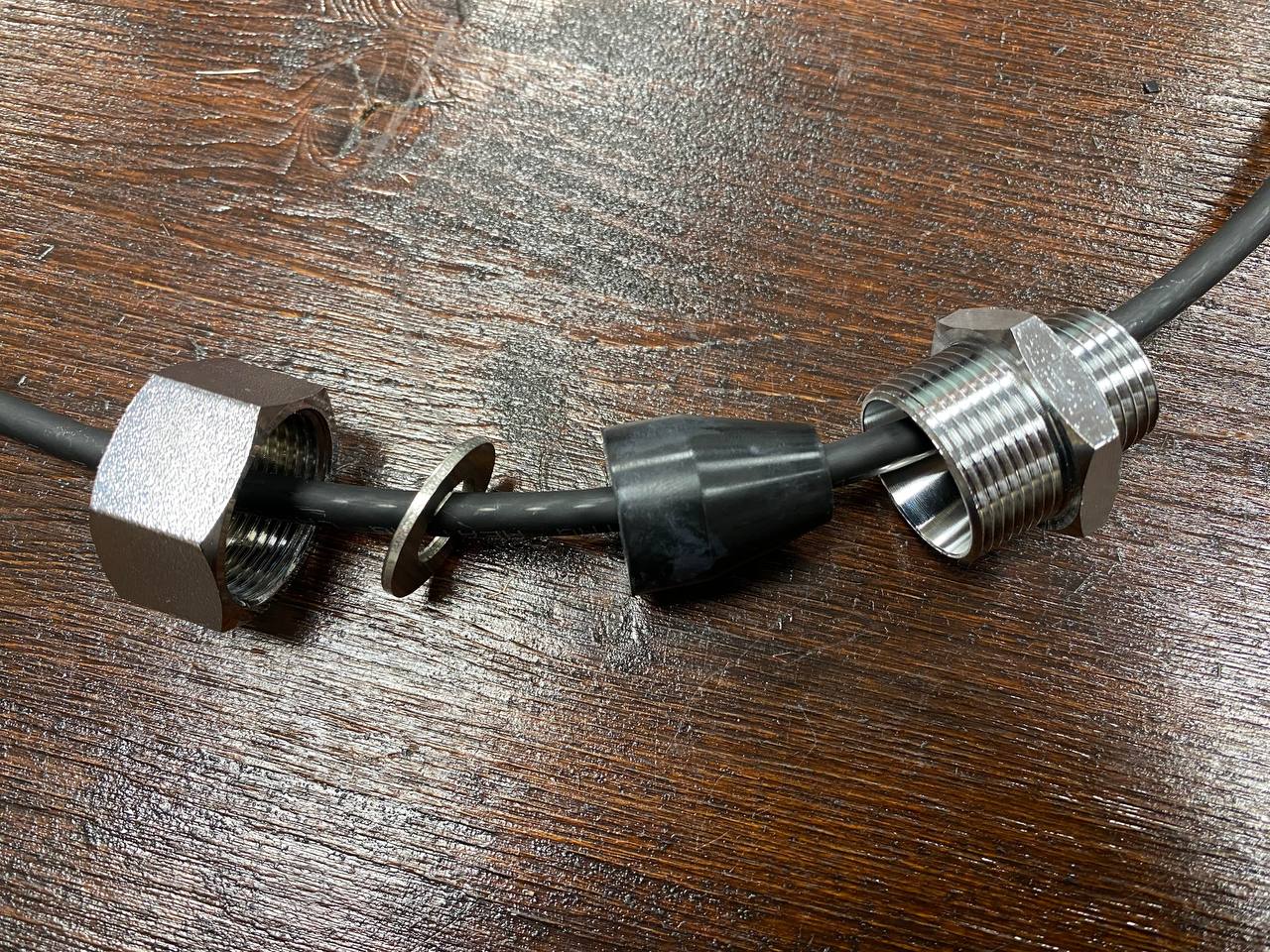

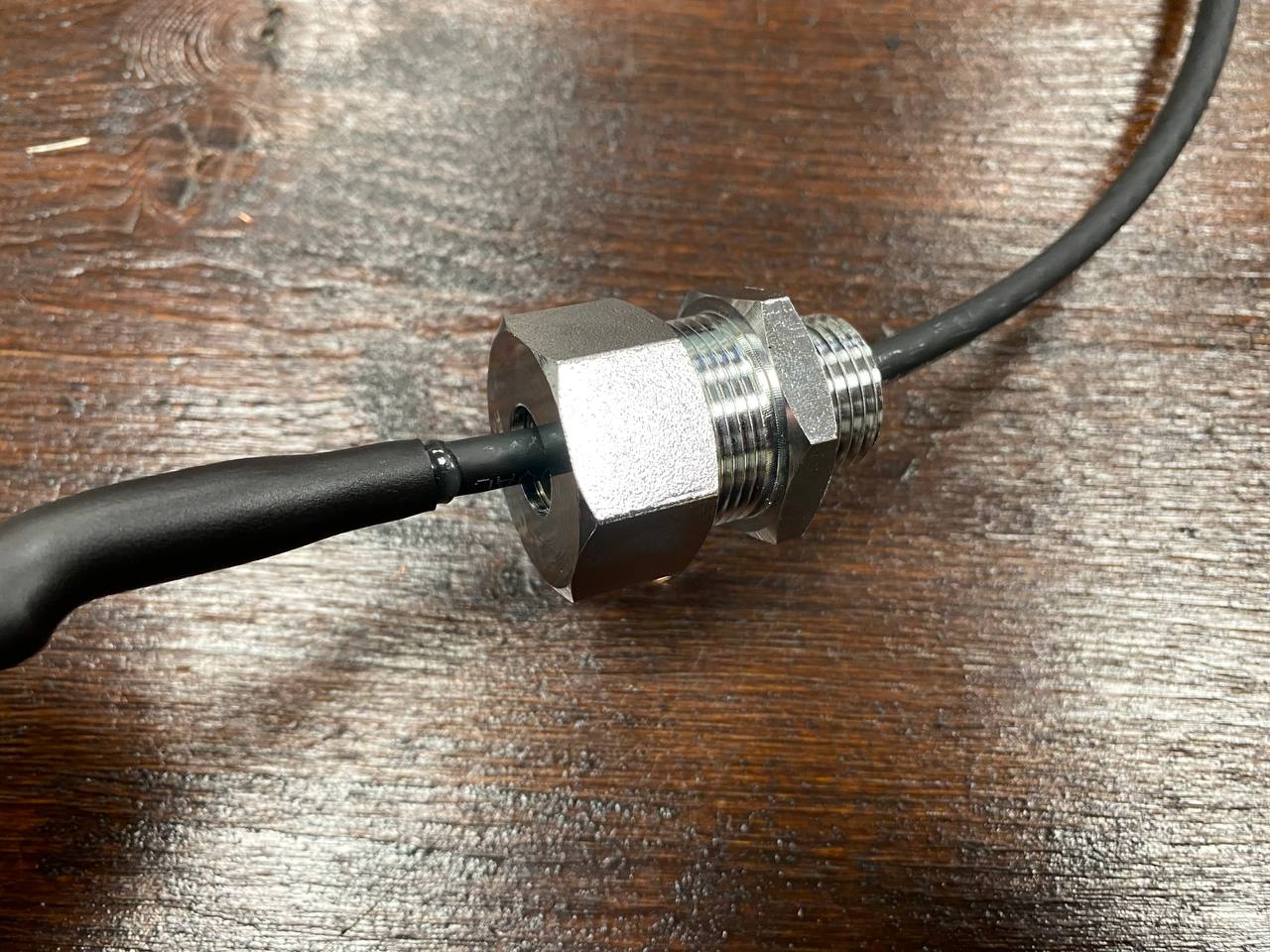

- Не забудем одеть на кабель внутрь трубы сальниковый ввод для герметичного соединения в системе водопровода.
- Заизолируем концы наших греющих кабелей.

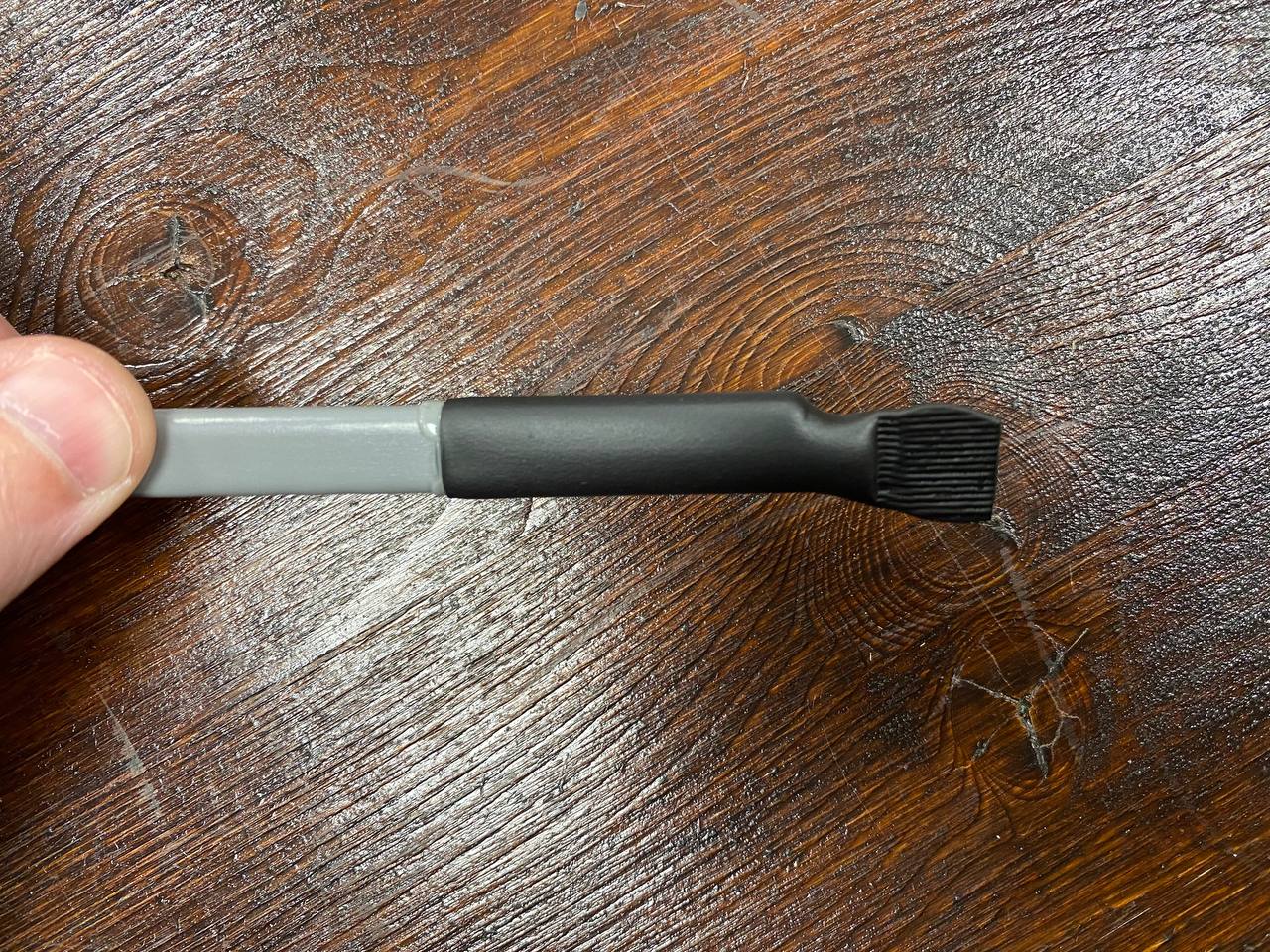

а) Серый кабель для наружного применения. Возьмем небольшой отрезок трубки термоусадки. Оденем на нагревательный элемент заранее оставив небольшой кончик. Прогреем все феном. Дадим минутку подсохнуть и обожмем свободный конец плоскогубцами. Получится так:

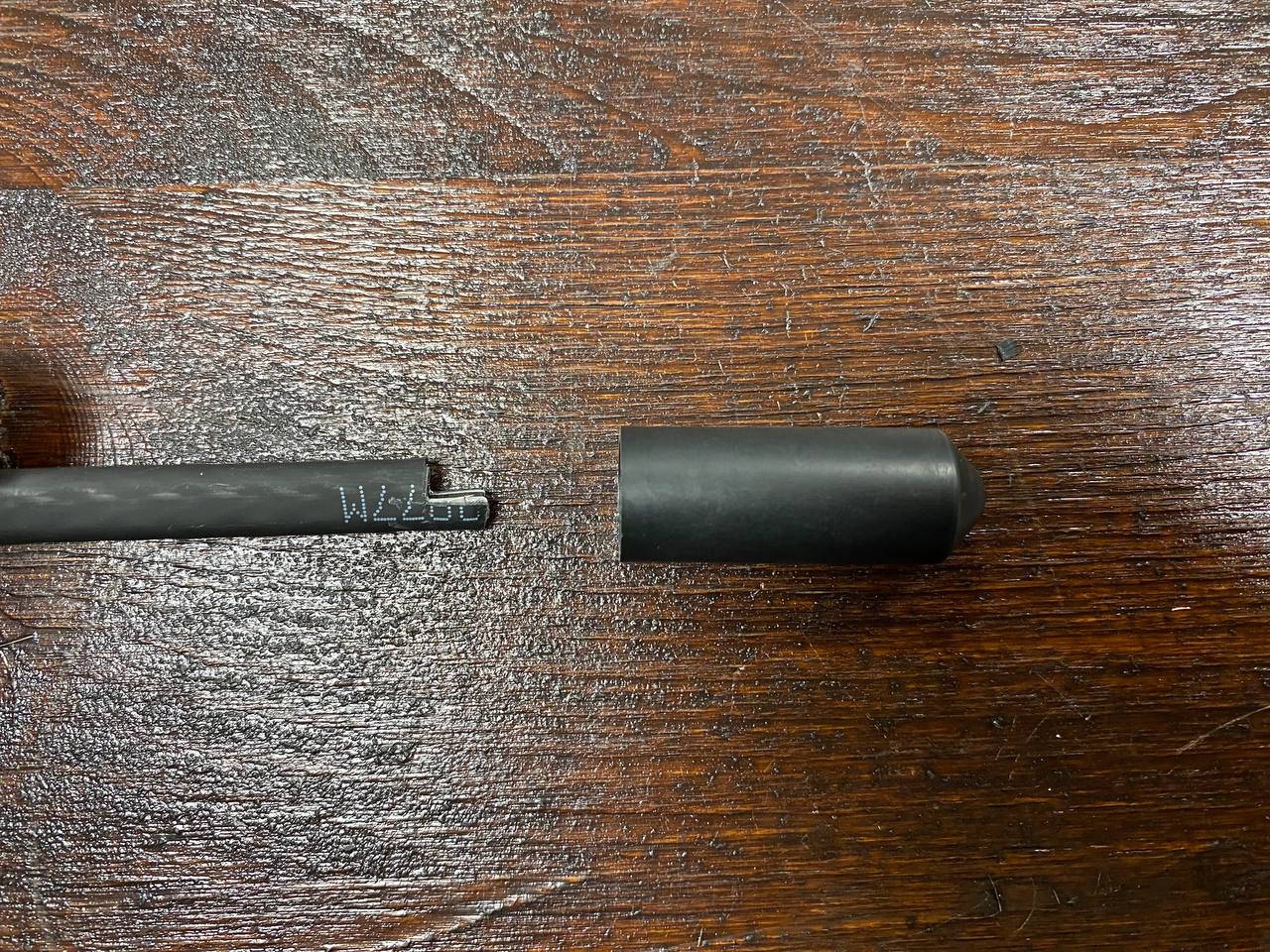

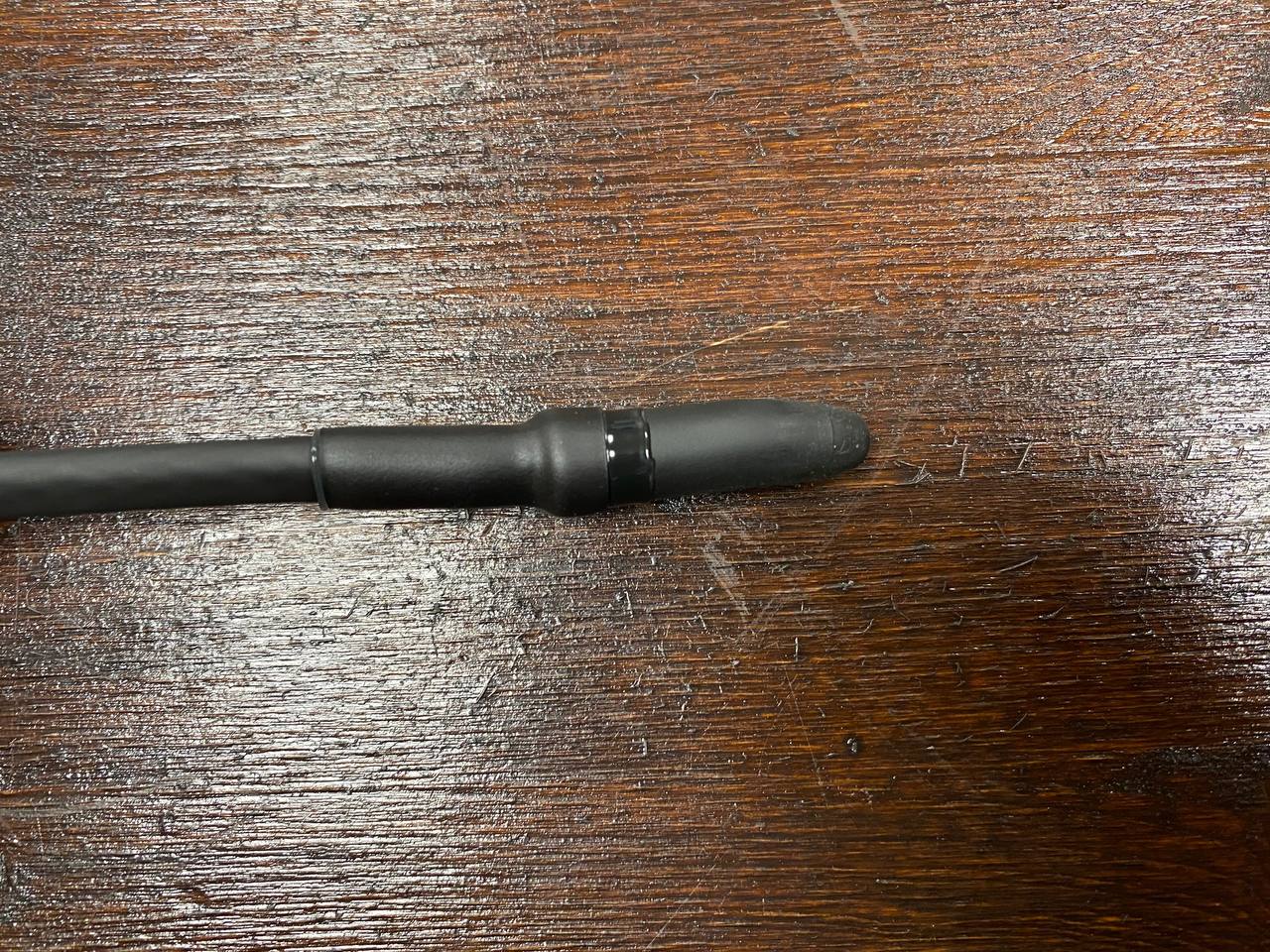

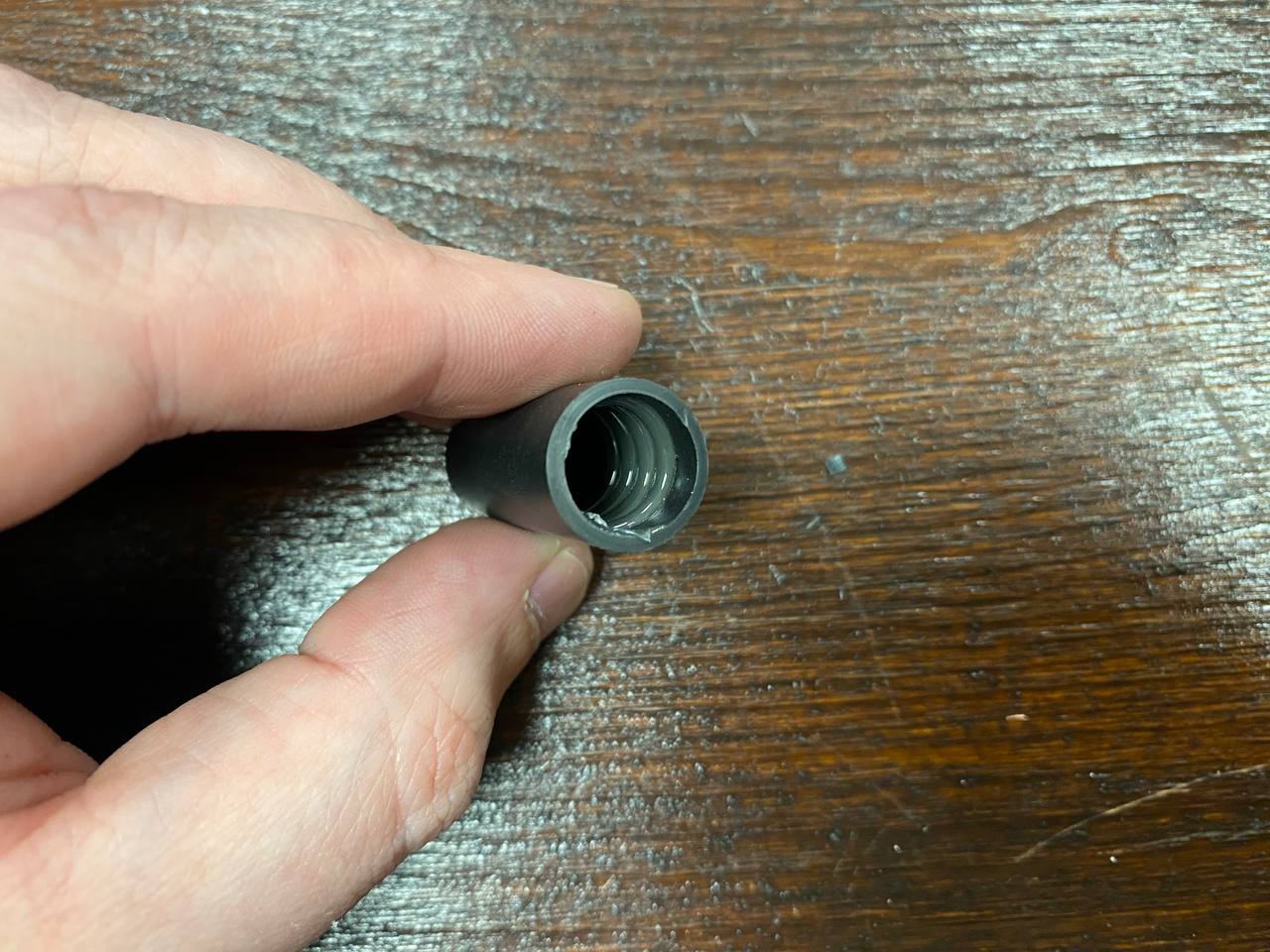

б) Черный кабель внутрь трубы. Здесь все немного по сложнее, но совсем немного. Для кабелей находящихся в прямом контакте с водой мы используем концевую муфту с клеевым составом. Она лучше всего защищает наш греющий элемент от влаги и создает 100% герметичность соединения. Прогревам от верха к низу.

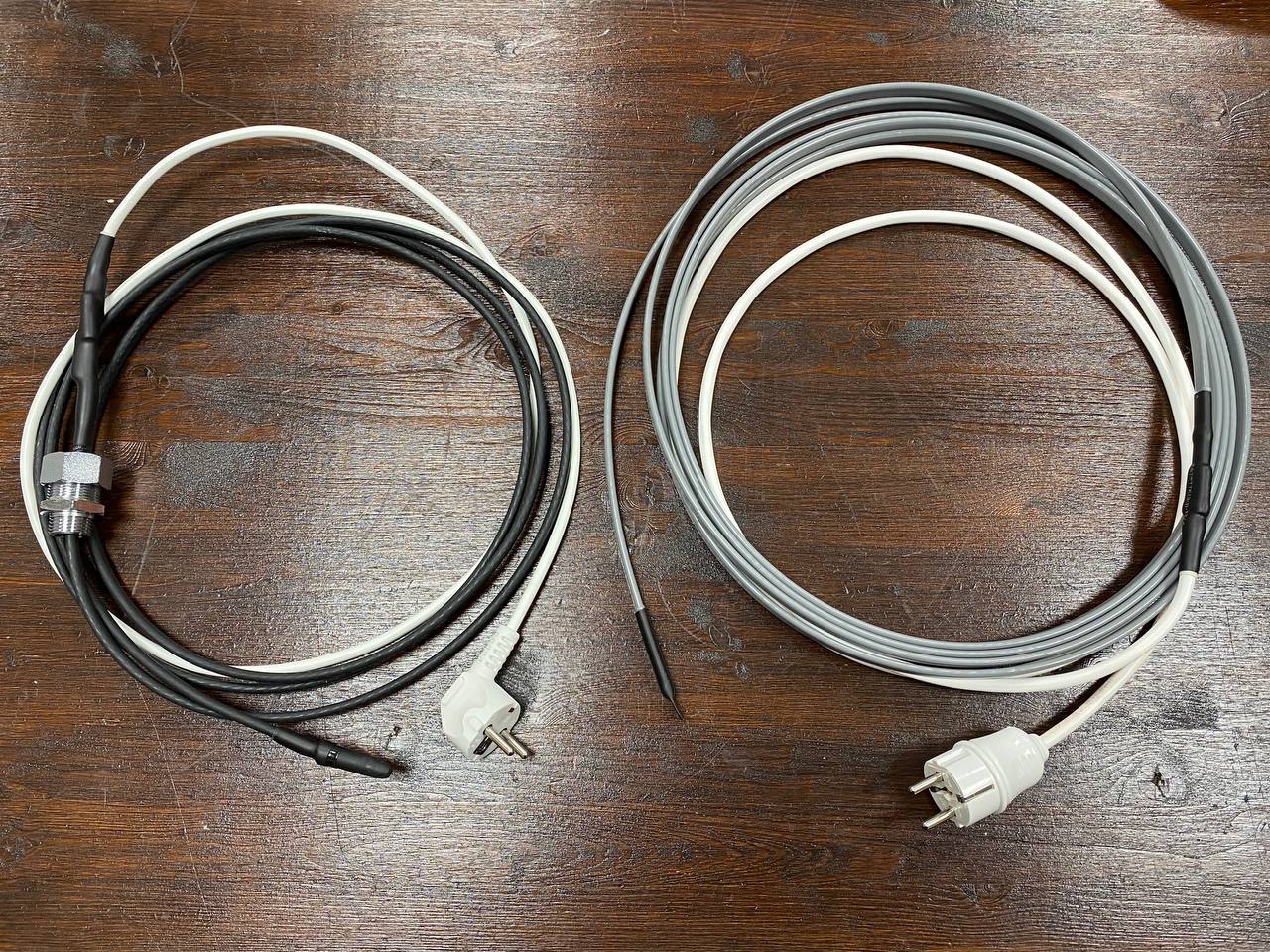

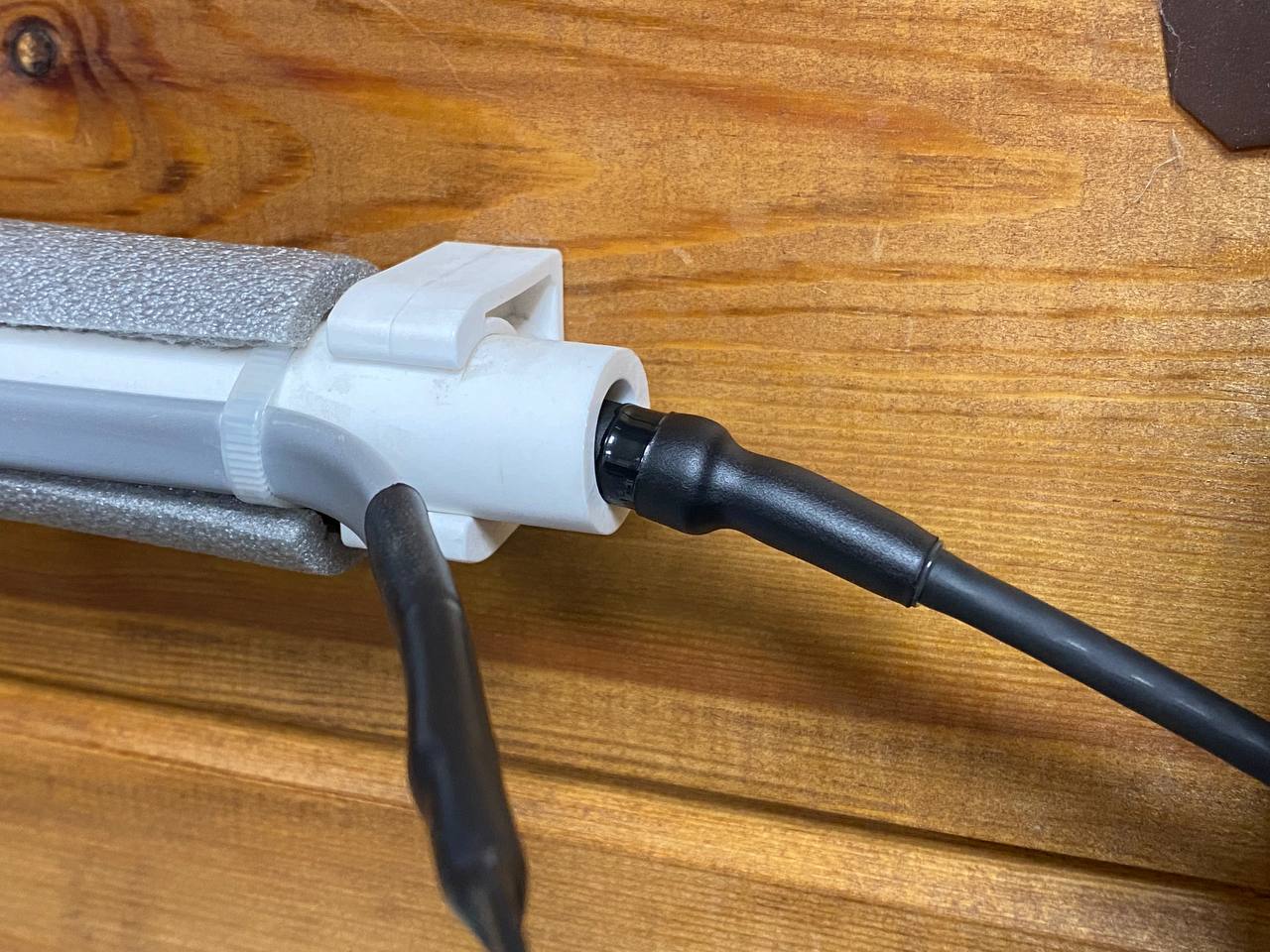

Таким образом мы изготовили два готовых комплекта кабеля для обогрева трубопровода своими руками.

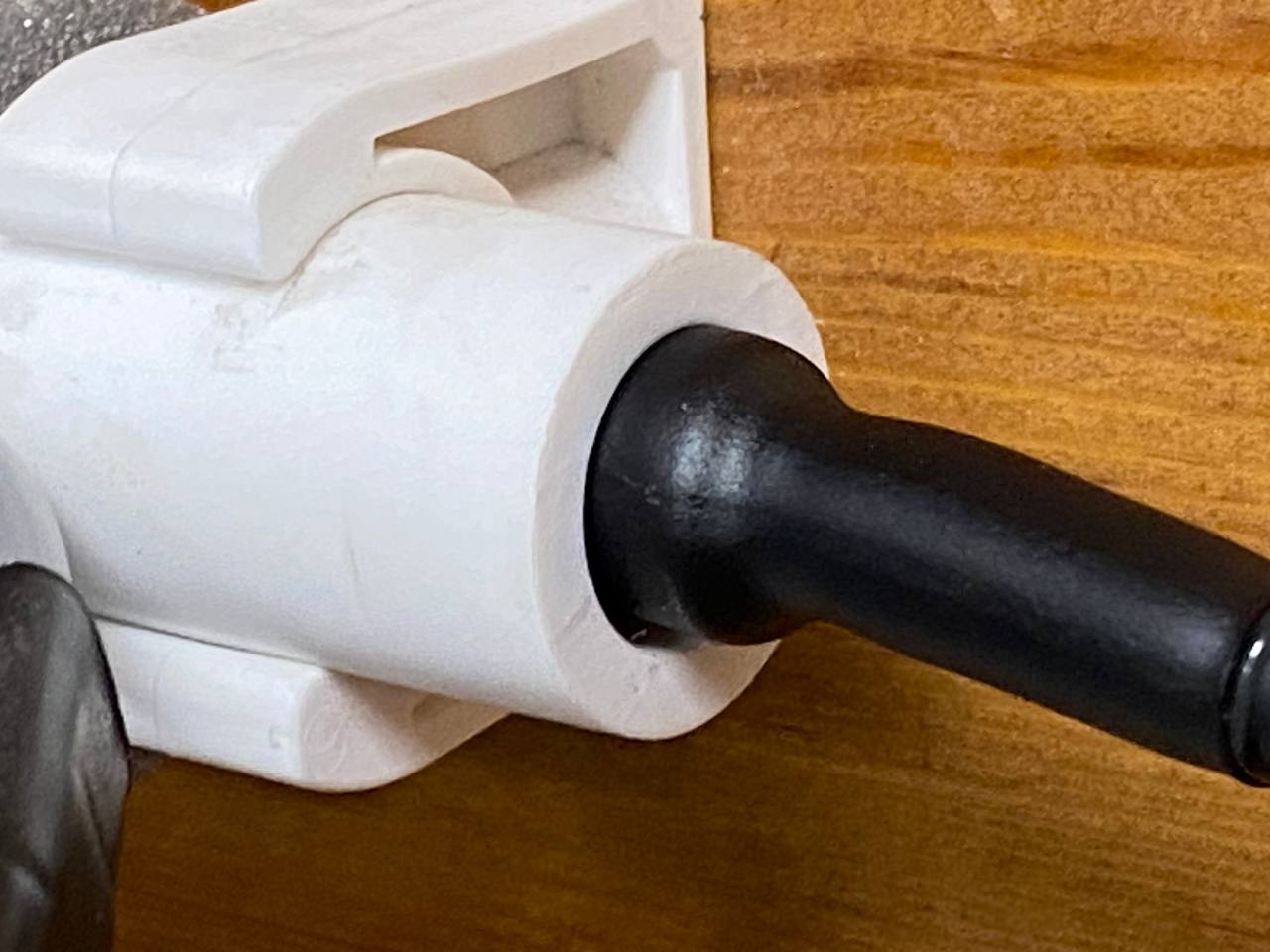

Небольшое послесловия на предмет кабеля в трубу. Хотя мы имеем небольшой диаметр нагревательного элемента, все же конечный результат не подойдет для труб малого диаметра. Это касается полипропилена 20 и 25 мм. Так же металлопластиковых труб 16 и 20 мм. В этих случаях допускается только наружнее исполнение греющего кабеля.
До новых встреч друзья! Всем тепла и счастья!
